CHCD-C型 CHCD-CL型

特征： CHCD系列直線導軌，運用四列式圓弧溝槽，配合四列鋼珠等45度之接觸角度，讓鋼珠達到理想的兩點接觸構造，能承受來自上下和左右方向的負荷；在必要時更可施加預壓以提高剛性。具備自動調心的功能，可吸收安裝面的裝配誤差，得到高精度的要求。CHCD系列正是基于高速度、高負荷、高剛性與高精度化的概念開發出來的產品。 應用： 機械加工中心、射出機、工具機、沖床、精密加工機、自動化裝置、重型切削機床、運輸設備、大理石切割機、量測儀器、磨床等。

產品咨詢：

產品詳情

CHCD-C型 CHCD-CL型
CHCD-C型 CHCD-CL型

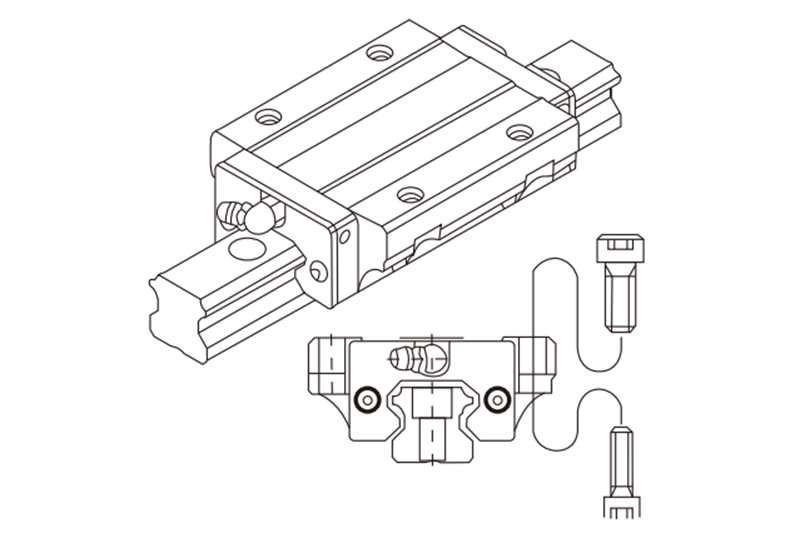

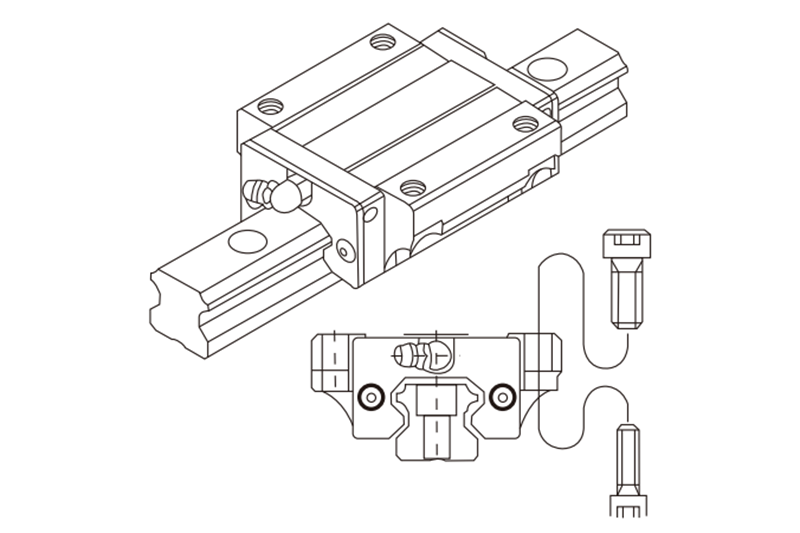

CHCD-C可以雙向安裝螺栓 具有與CHCD-CL相同的橫截面形狀，加長了滑塊的全長，提升了額定負荷能力，并可以雙向安裝螺栓

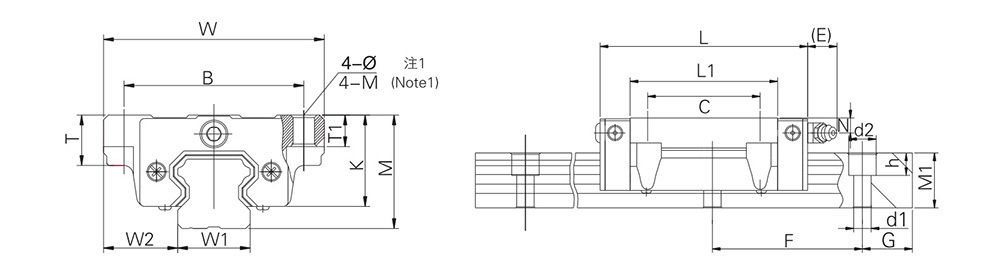

型號 外形尺寸 滑塊尺寸 油嘴規格
高度M 寬度W 長度L B C Ø M L1 T T1 K N E
CHCD15C 24 47 61.8 38 30 4.5 M5 39.8 8.5 7 19.8 4.3 5.5 G-M4
CHCD20C 30 63 77.4 53 40 6 M6 50.8 10 10
25.4
 5 12 G-M6
CHCD20CL 30 63 93.4 53 40 6 M6 66.8 10 10
25.4
 5 12 G-M6
CHCD25C 36 70 83.5 57 45 7 M8 59.5 16 10
30.5
 6 12 G-M6
CHCD25CL 36 70
104.6
 57 45 7 M8 78.6 16 10
30.5
 6 12 G-M6
CHCD30C 42 90
97.4
 72 52 g M10 70.5 18 10
36
 7 12 G-M6
CHCD30CL 42 90
120.4
 72 52 9 M10 93 18 10
36
 7 12 G-M6
CHCD35C 48 100
112.4
 82 62 9 M10 80.5 20 13
40.5
 8 12 G-M6
CHCD35CL 48 100
138.2
 82 62 9 M10 105.8 20 13
40.5
 8 12 G-M6
CHCD45C 60 120
139.4
 100 80 11 M12 97.7 22 15
50.5
 10
12.9
 G-PT1/8
CHCD45CL 60 120 171 100 80 11 M12 129.8 22 15
50.5
 10
12.9
 G-PT1/8
CHCD55C 70 140
166.7
 116 95 14 M14 118 29 17 57 11
12.9
 G-PT1/8
CHCD55CL 70 140
204.8
 116 95 14 M14 156.1 29 17 57 11
12.9
 G-PT1/8
CHCD65C 90 170
200.2
 142 110 16 M16 147 37 23
75
 19
12.9
 G-PT1/8
CHCD65CL 90 170
259.6
 142 110 16 M16 206.5 37 23
75
 19
12.9
 G-PT1/8
CHCD85C 110 215 247 185 140 18 M20 178.6 55 30
98
 23
12.9
 G-PT1/8
CHCD85CL 110 215
304
 185 140 18 M20 236 55 30
98
 23
12.9
 G-PT1/8



型號 導軌尺寸 基本額定負荷 容許靜力矩 重量
寬度W1 W2 高度M1 節距F d1×d2×h c
(KN)		 Co
(KN)		 MA
KN-M		 MB
KN-M		 MC
KN-M		 滑塊 導軌(kg/m)
CHCD15C 15 16 15 60 4.5×7.5×5.3 11.38 16.97 0.1 0.1 0.12 0.19 1.5
CHCD20C 20 21.5
17.5
 60 6×9.5×8.5 17.75 27.76 0.2 0.2 0.27 0.42 2.3
CHCD20CL 20 21.5
17.5
 60 6×9.5×8.5 21.18 35.90 0.35 0.35 0.35 0.53 2.3
CHCD25C 23 23.5 22 60 7×11×9 26.48 36.49 0.33 0.33 0.42 0.64 3.3
CHCD25CL 23 23.5 22 60 7×11×9 32.75 49.44 0.57 0.57 0.56 0.83 3.3
CHCD30C 28 31 26 80 9×14×12 38.74 52.19 0.53 0.53 0.66 1.11 4.8
CHCD30CL 28 31 26 80 9×14×12 47.27 69.16 0.92 0.92 0.88 1.46 4.8
CHCD35C 34 33 29 80 9×14×12 49.52 79.16 0.81 0.81 1.16 1.62 6.6
CHCD35CL 34 33 29 80 9×14×12 60.21 91.63 1.4 1.4 1.54 2.08 6.6
CHCD45C 45 37.5 38 105 14×20×17 77.57 102.71 1.55 1.55 1.98 2.88 11
CHCD45CL 45 37.5 38 105 14×20×17 94.54 136.46 2.68 2.68 2.63 3.3 11
CHCD55C 53 43.5 44 120 16×23×20 114.44 148.33 2.64 2.64 3.69 4.5 15.1
CHCD55CL 53 43.5 44 120 16×23×20 139.35 196.20 4.57 4.57 4.88 5.7 15.1
CHCD65C 63 53.5 53 150 18×26×22 163.63 215.33 4.27 4.27 6.65 8.5 22.5
CHCD65CL 63 53.5 53 150 18×26×22 208.36 303.13 7.38 7.38 9.38 10.7 22.5
CHCD85C 85 65 65 180 24×35×28 247.88 346.70 10.4 10.4 12.9 17.0 35.2
CHCD85CL 85 65 65 180 24×35×28 351.45 441.26 12.8 12.8 17.2 23.0 35.2
