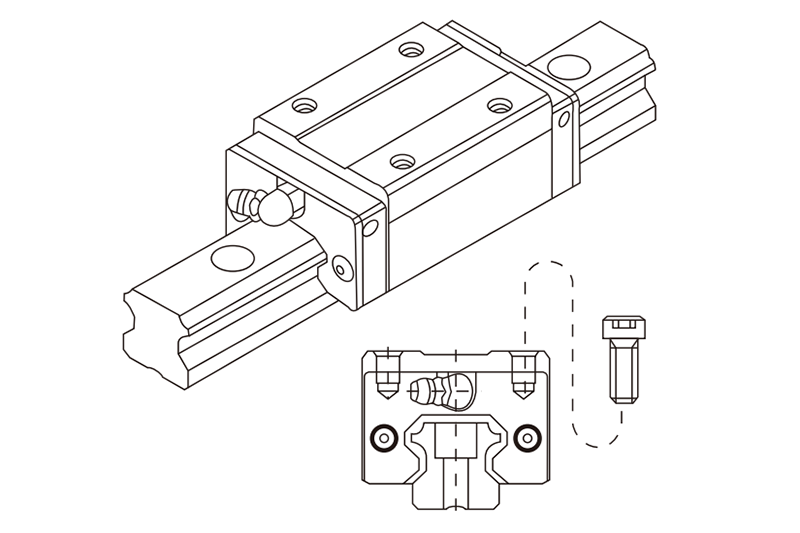

CHCD-B型 CHCD-BL型

特征： CHCD系列直線導軌，運用四列式圓弧溝槽，配合四列鋼珠等45度之接觸角度，讓鋼珠達到理想的兩點接觸構造，能承受來自上下和左右方向的負荷；在必要時更可施加預壓以提高剛性。具備自動調心的功能，可吸收安裝面的裝配誤差，得到高精度的要求。CHCD系列正是基于高速度、高負荷、高剛性與高精度化的概念開發(fā)出來的產品。 應用： 機械加工中心、射出機、工具機、沖床、精密加工機、自動化裝置、重型切削機床、運輸設備、大理石切割機、量測儀器、磨床等。

產品咨詢：

產品詳情

CHCD-B型 CHCD-BL型
CHCD-B型 CHCD-BL型
CHCD-B型縮小了滑塊的寬度此型號最適用于緊湊結構設計 具有與CHCD-B相同的橫截面形狀，加長了滑塊的全長，提升了額定負荷能力

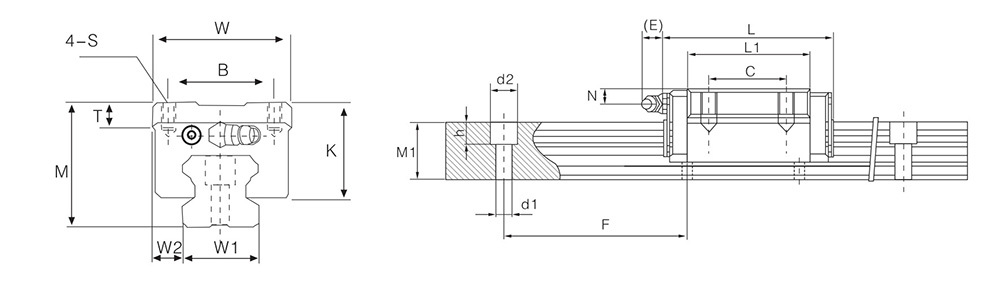

型號 外形尺寸 滑塊尺寸 油嘴規(guī)格
高度M 寬度W 長度L B C S L1 T K N E
CHCD15B 28 34 61.8 26 26 M4×0.7×5 39.8 6 23.8 8.3 5.5 G-M4
CHCD20B 30 44 77.4 32 36 M5×0.8×6 50.8 8
25.4
 5 12 G-M6
CHCD20BL 30 44
92.2
 32 50 M5×0.8×6 66.8 8
25.4
 5 12 G-M6
CHCD25B 40 48 83.5 35 35 M6×8 59.5 10
34.5
 10 12 G-M6
CHCD25BL 40 48
104.6
 35 50 M6×8 78.6 10
34.5
 10 12 G-M6
CHCD30B 45 60
97.4
 40 40 MB×10 70.5 12
39
 10 12 G-M6
CHCD30BL 45 60
120.4
 40 60 M8×10 93 12
39
 10 12 G-M6
CHCD35B 55 70
112.4
 50 50 M8×12 80.5 12
47.5
 15 12 G-M6
CHCD35BL 55 70
138.2
 50 72 MB×12 105.8 12
47.5
 15 12 G-M6
CHCD45B 70 86
139.4
 60 60 M10×17 97.7 15
60.5
 20
12.9
 G-PT1/8
CHCD45BL 70 86 171.2 60 80 M10×17 128.8 15
60.5
 20
12.9
 G-PT1/8
CHCD55B 80 100
166.7
 75 75 M12×18 118 18 67 21
12.9
 G-PT1/8
CHCD55BL 80 100
204.8
 75 95 M12×18 156.1 18 67 21
12.9
 G-PT1/8
CHCD65B 90 126
200.2
 76 70 M16×20 147 23
75
 19
12.9
 G-PT1/8
CHCD65BL 90 126
259.6
 76 120 M16×20 206.5 23
75
 19
12.9
 G-PT1/8
CHCD85B 110
163
 247 100 80 M18×25 178.6 30
98
 23
12.9
 G-PT1/8
CHCD85BL 110
163
304
 100 140 M18×25 236 30
98
 23
12.9
 G-PT1/8



型號 導軌尺寸 基本額定負荷 容許靜力矩 重量
寬度W1 W2 高度M1 節(jié)距F d1×d2×h c
(KN)		 Co
(KN)		 MA
KN-M		 MB
KN-M		 MC
KN-M		 滑塊(kg) 導軌(kg/m)
CHCD15B 15 9.5 15 60 4.5×7.5×5.3 11.38 16.97 0.1 0.1 0.12 0.2 1.5
CHCD20B 20 12
17.5
 60 6×9.5×8.5 17.75 27.76 0.2 0.2 0.27 0.34 2.3
CHCD20BL 20 12
17.5
 60 6×9.5×8.5 21.18 35.90 0.35 0.35 0.35 0.43 2.3
CHCD25B 23 12.5 22 60 7×11×9 26.48 36.49 0.33 0.33 0.42 0.56 3.3
CHCD25BL 23 12.5 22 60 7×11×9 32.75 49.44 0.57 0.57 0.56 0.73 3.3
CHCD30B 28 16 26 80 9×14×12 38.74 52.19 0.53 0.53 0.66 0.91 4.8
CHCD30BL 28 16 26 80 9×14×12 47.27 69.16 0.92 0.92 0.88 1.18 4.8
CHCD35B 34 18 29 80 9×14×12 49.52 79.16 0.81 0.81 1.16 1.54 6.6
CHCD35BL 34 18 29 80 9×14×12 60.21 91.63 1.4 1.4 1.54 1.99 6.6
CHCD45B 45 20.5 38 105 14×20×17 77.57 102.71 1.55 1.55 1.98 2.92 11.0
CHCD45BL 45 20.5 38 105 14×20×17 94.54 136.46 2.68 2.68 2.63 3.1 11.0
CHCD55B 53 23.5 44 120 16×23×20 114.44 148.33 2.64 2.64 3.69 4.3 15.1
CHCD55BL 53 23.5 44 120 16×23×20 139.35 196.20 4.57 4.57 4.88 5.4 15.1
CHCD65B 63 31.5 53 150 18×26×22 163.63 215.33 4.27 4.27 6.65 7.3 22.5
CHCD65BL 63 31.5 53 150 18×26×22 208.36 303.13 7.38 7.38 9.38 9.3 22.5
CHCD85B 85 35.5 65 180 24×35×28 247.88 346.70 10.4 10.4 12.9 13.0 35.2
CHCD85BL 85 35.5 65 180 24×35×28 351.45 441.26 12.8 12.8 17.2 16.0 35.2
