  • CHCG-C型.JPG
  • CHCG-C型 (3).png

CHCG-C型 CHCG-CL型

特征： CHCG系列以滾柱型滾動體取代了鋼珠，擁有超高剛性與超重負荷能力；透過滾動體與滑軌與滑塊的線接觸方式，讓滾動體在承受高負荷時僅僅形成微量的彈性變形。另外，45度的接觸角度的設計，讓整體直線導軌擁有四方向等高剛性、等高負荷能力。超高剛性可以大幅提升加工精度，達到高精度的要求；超重負荷的特性則延長了導軌的使用壽命。 應用： 自動化設備、重型搬運設備、CNC加工機、重切削加工機、CNC磨床、射出成型機、放電加工機、大型龍門機床、高剛性與重負荷需求的工作機械。

產品咨詢：

產品詳情

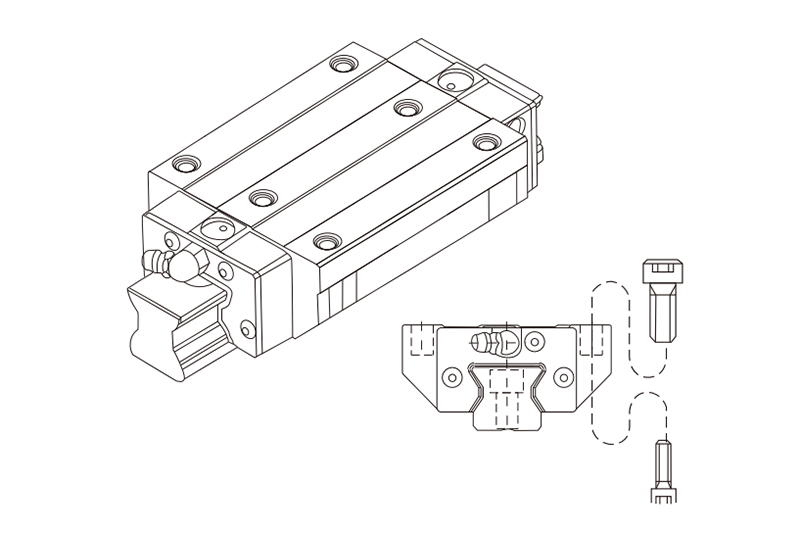

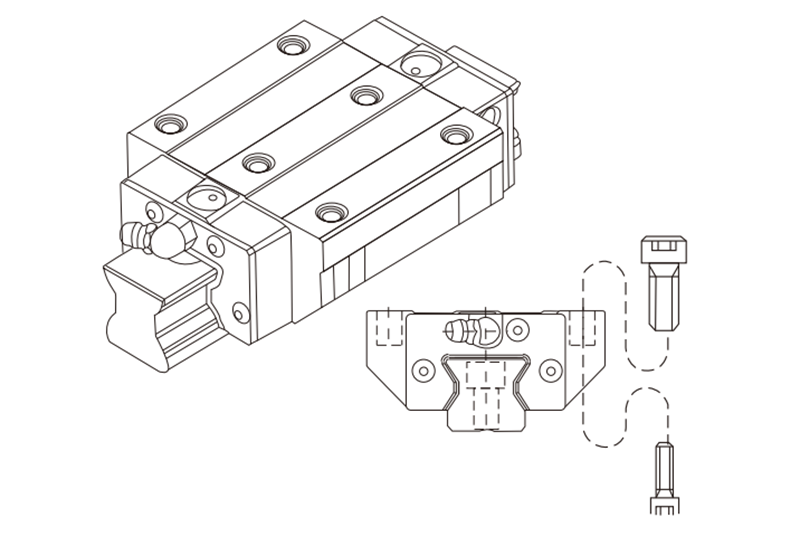

CHCG-C型 CHCG-CL型
CHCG-C型 CHCG-CL型
除了可以從滑塊的上面進行裝配外，同時又適用于螺栓無法貫穿工作臺的狀態下使用，從滑塊的底面往上進行裝配 與CHCG-CL型具有相同斷面尺寸，增加了滑塊的長度，增加負荷滾柱數，提升整體的負荷能力



型號 組件尺寸 滑塊尺寸(MM) 油嘴規格
H H1 N W B B1 C C1 L1 L K1 K2 G M T T1 H2 H3
CHCG25C 36 5.5 23.5 70 57 6.5 45 40 64.5 97.9 15.75 7.25 12 M8 9.5 10 6.2 6 G-M6
CHCG25CL 81 114.4 24
CHCG30C 42 6 31 90 72 9 52 44 71 109.8 17.5 8 12 M10 9.5 10 6.5 7.3 G-M6
CHCG30CL 93 131.8 28.5
CHCG35C 48 6.5 33 100 82 9 62 52 79 124 16.5 10 12 M10 12 13 9 12.6 G-M6
CHCG35CL 106.5 151.5 30.25
CHCG45C 60 8 37.5 120 100 10 80 60 106 153.2 21 10 12.9 M12 14 15 10 14 G-PT1/8
CHCG45CL 139.8 187 37.9
CHCG55C 70 10 43.5 140 116 12 95 70 125.5 183.7 27.75 12.5 12.9 M14 16 17 12 17.5 G-PT1/8
CHCG55CL 173.8 232 51.9
CHCG65C 90 12 53.5 170 142 14 110 82 160 232 40.8 15.8 12.9 M6 22 23 15 15 G-PT1/8
CHCG65CL 223 295 72.3
CHICG85CL 110 15 65 215 185 37.5 140 140 254 349 96.3 14 14 M20 24 44 21 20 G-PT1/8



型號 導軌尺寸 導軌固定
螺栓尺寸		 基本額定負荷 容許靜力矩 重量
WR HR D h d P E (mm) C(KN) Co(KN) MR
KN-m		 MP
KN-m		 MY
KN-m		 滑塊 導軌(kg/m)
CHCG25C 23 23.6 11 9 7 30 20 M6×20 27.7 57.1 0.758 0.605 0.605 0.67 3.08
CHCG25CL 33.9 73.4 0.975 0.991 0.991 0.86
CHCG30C 28 28 14 12 9 40 20 M8×25 39.1 82.1 1.445 1.06 1.06 1.06 4.41
CHCG30CL 48.1 105 1.846 1.712 1.712 1.42
CHCG35C 34 30.2 14 12 9 40 20 M8×25 57.9 105.2 2.17 1.44 1.44 1.61 6.06
CHCG35CL 73.1 142 2.93 2.6 2.6 2.21
CHCG45C 45 38 20 17 14 52.5 22.5 M12×35 92.6 178.8 4.52 3.05 3.05 3.22 9.97
CHCG45CL 116 230.9 6.33 5.47 5.47 4.41
CHCG55C 53 44 23 20 16 60 30 M14×45 130.5 252 8.01 5.4 5.4 5.18 13.98
CHCG55CL 167.8 348 11.15 10.25 10.25 7.34
CHCG65C 63 53 26 22 18 75 35 M16×50 213 411.6 16.2 11.59 11.59 11.04 20.22
CHCG65CL 275.3 572.7 22.55 22.17 22.17 15.75
CHCG85CL 85 73 35 28 24 90 40 M20×55 460 1050 45.6 45.6 51.42 21.6 35.2

有任何產品需求，隨時與我們?nèi)〉寐?lián)系，我們真誠為您解答!
